發行日期: 6月14日, 2012年
攪拌葉片 混合葉片 訂作葉片

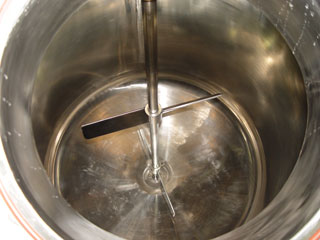

tank propeller

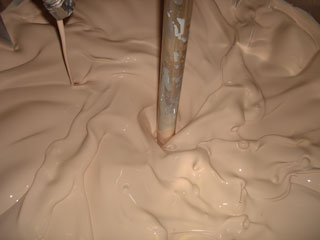

fluid propeller
通又順® 攪拌葉片 | 混合葉片 | 分散葉片
多種不同型式之攪拌,混合及分散葉片
材質: 塑膠、鋁合金和不鏽鋼(304, 316, 316L)

可客製特殊不鏽鋼攪拌軸心和攪拌葉片及鐵氟龍披覆(Coating)
請聯絡我們並提供需求之客製攪拌葉片圖面

攪拌葉片的選擇主要為下列兩點:
   理解製程需求
   理解物理性質 (參閱物料安全資料表)

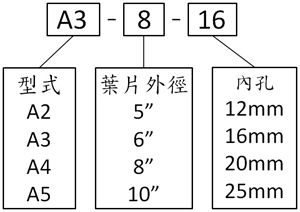

如何訂購 (參閱以下訂購代號)

Order Code


渦輪式葉片 (適合低到中等黏度液體)

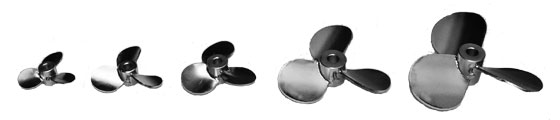

方節距螺旋槳葉片
多用途螺旋槳葉片適用於各式液體流動攪拌/混合,左旋(常用款式)和右旋葉片皆可提供．
方節距螺旋槳葉片
方節距螺旋槳葉片
4”, 5”, 6”, 8”, 10”
形式
 A1
外徑 (英吋)
 Ø3" ~ 16"
內孔 (mm | 英吋)
 Ø12~50 | 3/8”~1-1/4”
材質
 不鏽鋼
軸流式葉片
可攪拌固體懸浮顆粒、固體混入或縮小、氣體的誘導和熱傳導。
客製軸流式葉片可以設計成不同的節距來改變泵唧率及推力的組合
螺旋槳葉片
攪拌葉片
右旋螺旋槳葉片A3
葉片
形式
A2
A3
A4
外徑 (英吋)
Ø10"
Ø8"右旋
Ø8"左旋
內孔 (mm)
Ø16~25
Ø16~25
Ø16~25
材質
鋁 / 不鏽鋼
鋁 / 不鏽鋼
鋁 / 不鏽鋼

螺旋槳葉片
螺旋槳葉片
攪拌葉片
葉片
形式
A5
A8
A9
外徑 (英吋)
Ø14"
Ø6"
Ø6"
內孔 (mm)
Ø12~16
Ø12
Ø12
材質
鋁
鋁
不鏽鋼

螺旋槳葉片
攪拌葉片
葉片
攪拌葉片
形式
D3
D4
D6
外徑 (英吋)
Ø12"
Ø8"~Ø12"
Ø12"
內孔 (mm)
Ø16~25
Ø12~25
Ø16~25
材質
鋁 / 不鏽鋼
不鏽鋼
鋁 / 不鏽鋼

訂購代號請點這

螺旋槳葉片
攪拌葉片
螺旋槳葉片
葉片
攪拌葉片
客製葉片
攪拌葉片設計
Sample 12
形式
B4
B5
B6
B9
外徑 (英吋)
Ø5"
Ø4"
Ø23/4"
Ø6"~12"
內孔 (mm)
Ø12~Ø16
Ø12~Ø16
Ø7
Ø12~Ø30
材質
鋁 / 不鏽鋼
鋁 / 不鏽鋼
不鏽鋼
不鏽鋼

兩個以上之攪拌葉片可安裝在單一軸心上攪拌黏稠性高的物質。
(葉片左旋和右旋皆可供選擇)
兩葉式葉片
兩葉式葉片 E1
攪拌葉片
攪拌葉片
兩葉式葉片E4
形式
E1
E2
E3
E4
外徑 (英吋)
Ø10"~Ø18"
Ø10"
Ø6"~Ø7"
Ø12"~Ø16"
內孔 (mm)
Ø20
Ø16
Ø16
Ø12~Ø25
材質
鋁
鋁
鋁
鋁 / 不鏽鋼

兩葉式葉片
攪拌葉片
葉片
形式
E6
E7
外徑 (英吋)
Ø6"~Ø12"
Ø6"~Ø12"
內孔 (mm)
Ø12~Ø25
Ø12~Ø25
材質
不鏽鋼
不鏽鋼

訂購代號請點這

斜葉式葉片
攪拌葉片
斜葉式葉片
葉片
形式
A7
AT5
E5
外徑 (英吋)
Ø6"
Ø6"~Ø12"
Ø10"~Ø14"
內孔 (mm)
Ø12~Ø16
Ø12~Ø25
Ø20~Ø30
材質
鋁 / 不鏽鋼
不鏽鋼
不鏽鋼

高黏度葉片
攪拌葉片
不需使用雙軸攪拌機在很多應用上
形式
A6
外徑 (英吋)
Ø6"~Ø12"
內孔 (mm)
Ø12~Ø25　
材質
不鏽鋼

攪拌時葉片張開，停止攪拌時葉片閉合，此型葉片可使用於密閉桶、IBC桶或散裝桶。
黏稠度低可使用一個葉片， 黏稠度高可使用二個葉片。(軸心另外銷售)
伸展式
伸展式葉片伸展葉片
 伸展式攪拌葉片 攪拌葉片
4" 6" 12"
形式
C5
外徑 (英吋)
Ø6"~Ø12"
內孔 (mm)
Ø12~Ø25
材質
不鏽鋼

伸展式
伸展式葉片伸展葉片
 攪拌葉片伸展葉片 伸展葉片伸展式葉片
6" 8" 10"
形式
C5S
外徑 (英吋)
Ø6"~Ø12"
內孔 (mm)
Ø12~Ø25
材質
不鏽鋼

錐缸葉片
適於高容量水性至中性黏度應用如化工、塗料、食品、飲料、乳製品和製藥產品，特點：
-有效地分散結塊
      -縮短製程時間
      -不吸入空氣
      -不起泡
      -清潔容易

錐缸葉片
高動量攪混
Closed Cones Propeller
6"
形式
C7
外徑 (英吋)
Ø6"~Ø14"
內孔 (mm)
Ø12~Ø30
材質
不鏽鋼


訂購代號請點這

以圓弧、軸向和徑向之湍流力及最低渦流和旋渦使固體離開底部
混流式葉片
攪拌葉片
客製葉片
客製葉片
Sample 14
攪拌葉片
攪拌葉片
形式
MF1
E2
R1
外徑 (英吋)
Ø6"~Ø10"
Ø10"
Ø11"
內孔 (mm)
Ø12~Ø25
Ø16
Ø16
材質
不鏽鋼
鋁
不鏽鋼

徑向流葉片

用於中低黏度的液體; 對於氣體-液體和液體-液體分散、高剪切及擾流層級和低泵唧最有效。
配合適當的擋板使用時，可在葉片上下處提供強大的上至下流動。

闊平式葉片
攪拌葉片　
形式
F1　
外徑 (英吋)
Ø6"~Ø10"
內孔 (mm)
Ø12~Ø25
材質
不鏽鋼

防止氣體沿著攪拌軸心昇華。氣體和液體混合時， 適合與斜葉式葉片搭配使用。
蝶式葉片
　攪拌葉片
 客製葉片
攪拌葉片
Sample 13
形式
C6
外徑 (英吋)
Ø2"~Ø25"
內孔 (mm)
Ø10~Ø36
材質
不鏽鋼

訂購代號請點這

水翼葉片

著重於軸向流動和低剪切需求應用，有效率地混合液體跟固體懸浮物。

渦輪葉片提供低阻力


水翼型
水翼型C4
鐵氟龍葉片
披覆鐵弗龍
 客製葉片
客製葉片
Sample 6
水翼型C4-4
 Hydrofoil propeller
6"
14"
50"
6"
14"
形式
C4
C4-4
外徑 (英吋)
Ø6"~Ø50"
Ø6"~Ø50"
內孔 (mm)
Ø16~Ø75
Ø16~Ø75
材質
不鏽鋼
不鏽鋼

水翼型
攪拌葉片
 高剪切水翼葉片
葉片尾部鋸齒狀設計，高分散及大剪切力，可提供不規則高密度的擾流，同時撕裂粉碎固態團狀流體．適用於少量介質粉體溶解和分散．
型式: C4S
形式
C4S
外徑 (英吋)
Ø6"~Ø50"
內孔 (mm)
Ø16~Ø75
材質
不鏽鋼

高剪切性葉片

在高速運轉時添加第二種介質用於研磨、分散顏料及製造乳化 (例如氣體，液體，固體，粉末) 。在葉片周圍提供高密度的擾流，輸入每一功率提供最大的流量。
適用於塗料，粘土泥漿，紙張塗料 ...等

高剪切葉片
攪拌葉片　
高剪切葉片 B8
形式
B7
B8
外徑 (英吋)
Ø3"~Ø6"
Ø5"~Ø6"
內孔 (mm)
Ø8~Ø20
Ø12~Ø20
材質
不鏽鋼
鋁
客製葉片
攪拌葉片設計
客製葉片M3
攪拌葉片
客製葉片M5
攪拌葉片
形式
Sample 1
Sample 3
Sample 4
Sample 5
Sample 11

高剪切葉片
攪拌葉片
葉片　
攪拌葉片
葉片
形式
C1
C2
C3
D1
外徑 (英吋)
Ø8"
Ø8"
Ø6"~Ø11"
Ø8.5"
內孔 (mm)

Ø16~Ø25
Ø16
Ø16~Ø50
Ø16~Ø25
材質
鋁 / 不鏽鋼
鋁
不鏽鋼
鋁 / 不鏽鋼

訂購代號請點這
窄隙式葉片 (適用於高黏度液體)
錨式葉片

設計用於流體翻轉，如難以泵唧之黏度流體，並以低剪切提供大規模之液體攪和
錨式葉片
攪拌葉片
形式
N1　
外徑 (英吋)
　
內孔 (mm)
　
材質
不鏽鋼
緞帶式葉片

提供液體從上到下的翻轉

緞帶式葉片
攪拌葉片　
形式
RB1　
外徑 (英吋)
　
內孔 (mm)
　
材質
不鏽鋼
螺旋式葉片
螺旋式葉片
　螺旋式葉片
形式
H1
外徑 (英吋)
　
內孔 (mm)
　
材質
不鏽鋼
實驗室攪拌葉片
實驗室攪拌葉片
實驗室攪拌葉片
攪拌葉片
形式
B6
B7
外徑 (英吋)
Ø23/4"
Ø2"
內孔 (mm)
Ø7
Ø8
材質
不鏽鋼
不鏽鋼

訂購代號請點這
手提式攪拌葉片



手提式攪拌葉片

　
　攪拌葉片
形式
D5
外徑 (英吋)
Ø4"
內孔 (mm)
Ø12~Ø25
材質
不鏽鋼
披覆選擇
鐵氟龍塗層可提供優良的不沾黏及耐溫屬性。材料如油墨，油漆，粘合劑和食品將不沾黏並容易清潔。這種塗層抵抗大多數溶劑和油漆稀釋劑，但適用於化學和腐蝕應用。
鐵氟龍
鐵氟龍攪拌葉片　
鐵氟龍葉片
形式
A3 (coating)
C4
外徑 (英吋)
Ø8"
Ø6"
內孔 (mm)
Ø16~Ø25
Ø12~Ø25
材質
鋁 / 不鏽鋼
鋁 / 不鏽鋼
特殊訂製葉片
客製葉片
攪拌葉片設計
客製葉片
客製葉片M3
攪拌葉片
客製葉片M5
形式
Sample 1
Sample 2
Sample 3
Sample 4
Sample 5

客製葉片
客製葉片
攪拌葉片
 客製葉片
攪拌葉片設計
形式
Sample 6
Sample 7
Sample 8
Sample 9

Sample 10


客製葉片
 攪拌葉片
攪拌葉片設計
 攪拌葉片
客製葉片
攪拌葉片設計
形式
Sample 11
Sample12
Sample 13
Sample 14

Sample 15


客製葉片
葉片

形式
Sample 16
Sample
Sample
Sample

Sample


客製葉片
攪拌葉片設計
客製葉片S2
客製葉片S3
客製葉片S4
攪拌葉片設計
形式
Sample S1
Sample S2
Sample S3
Sample S4
Sample S5

客製葉片
客製葉片S6
客製葉片S7
客製葉片S8
攪拌葉片設計
客製葉片S10
形式
Sample S6
Sample S7
Sample S8
Sample S9
Sample S10

客製葉片
客製葉片 S11
客製葉片
形式
Sample S11
Sample S12



訂購編號


訂購時 請指明葉片型式,外徑,內孔


不鏽鋼軸心/攪拌棒
筆直的不銹鋼軸心/攪拌棒 (SS316 and SS316L); 搭配攪拌葉片或接桿使用.
樣式
直徑 (mm)
長度 (mm)
SS12.7
瓧12.7
　客戶指定　　
SS16
瓧16
SS20
瓧20
SS25
瓧25

接桿
用於連結攪拌軸至馬達或減速機的輸出軸(附固定螺絲)，材質有碳鋼及不銹鋼。
樣式
尺寸
長度
